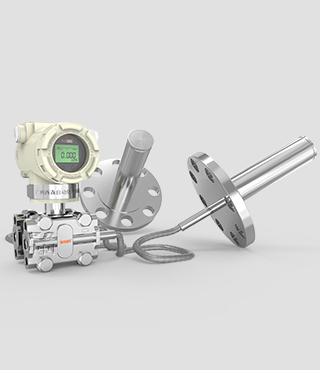

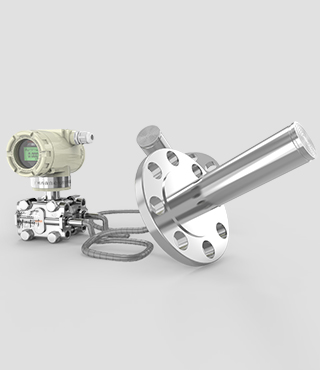

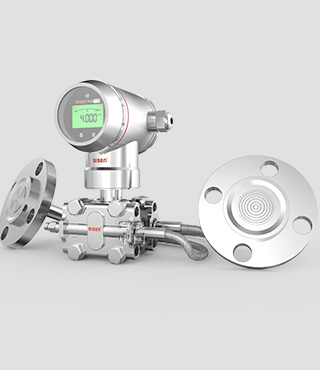

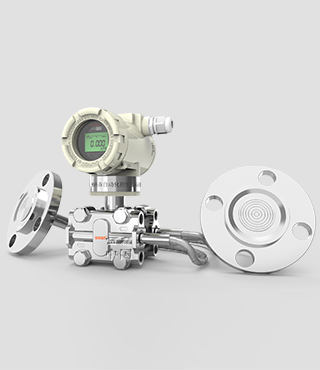

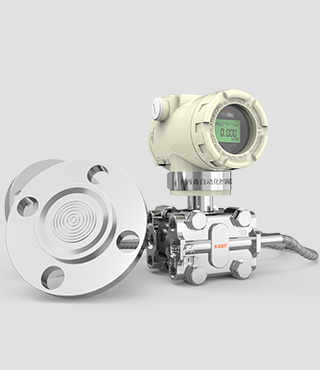

BST6800-RD 遠傳差壓變送器

結構簡單：無任何可動或彈性元件，可靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進。
隨零點遷移或量程的改變，相互調整互不影響。
用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。
BST6800-RDpara1
結構簡單：無任何可動或彈性元件，可靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進。
隨零點遷移或量程的改變，相互調整互不影響。
用途廣泛：適用于高溫高壓、強腐蝕等介質的液位測量。
para120

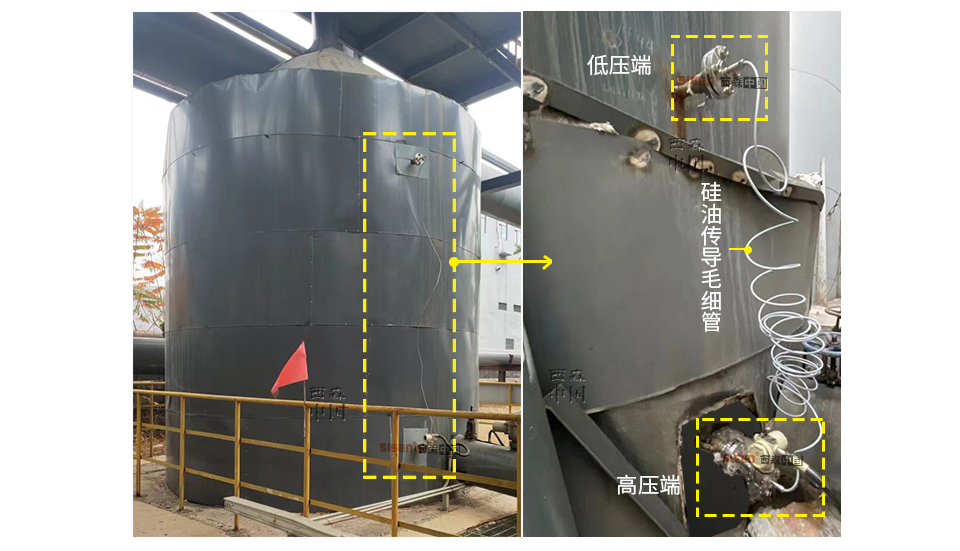

BST6800-RD雙法蘭遠傳差壓變送器主要測量密封罐體的液位或者差壓值，若是衛生型罐體則用于測量液位。目的是為了防止管道中的介質直接進入雙法蘭變送器的壓力傳感組件，它與變送器之間是靠注滿流體的毛細管連接起來的，可以避免被測介質通過引壓管對測量造成影響。通過引壓管對測量造成的影響包括：結晶、凝固、汽化(沸騰)、冷凝、分餾(重度改變)。para3

BST6800-RD雙法蘭遠傳差壓變送器主要測量密封罐體的液位或者差壓值，若是衛生型罐體則用于測量液位。目的是為了防止管道中的介質直接進入雙法蘭變送器的壓力傳感組件，它與變送器之間是靠注滿流體的毛細管連接起來的，可以避免被測介質通過引壓管對測量造成影響。通過引壓管對測量造成的影響包括：結晶、凝固、汽化(沸騰)、冷凝、分餾(重度改變)。

產品描述

BST6800-RD系列遠傳差壓變送器廠家

圖片關鍵詞

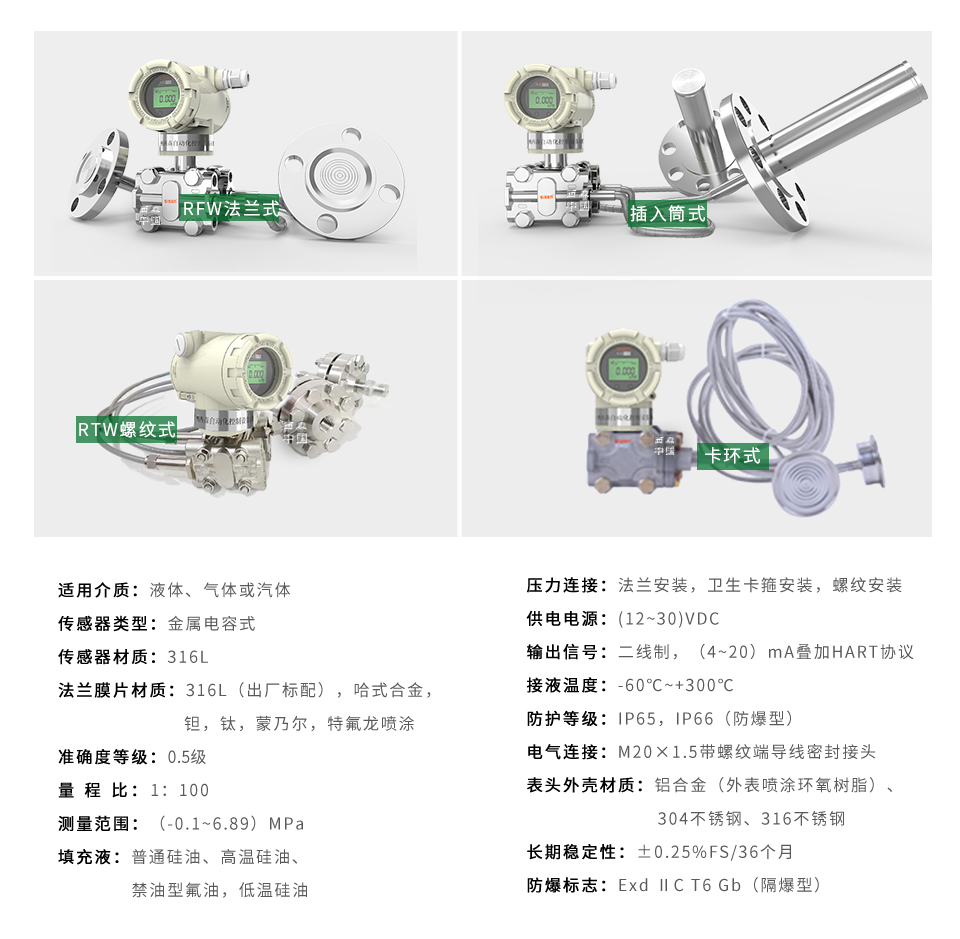

1、遠傳差壓變送器的傳感器采用國際領先，技術成熟的金屬電容式傳感器，準確度等級可達：0.5級；

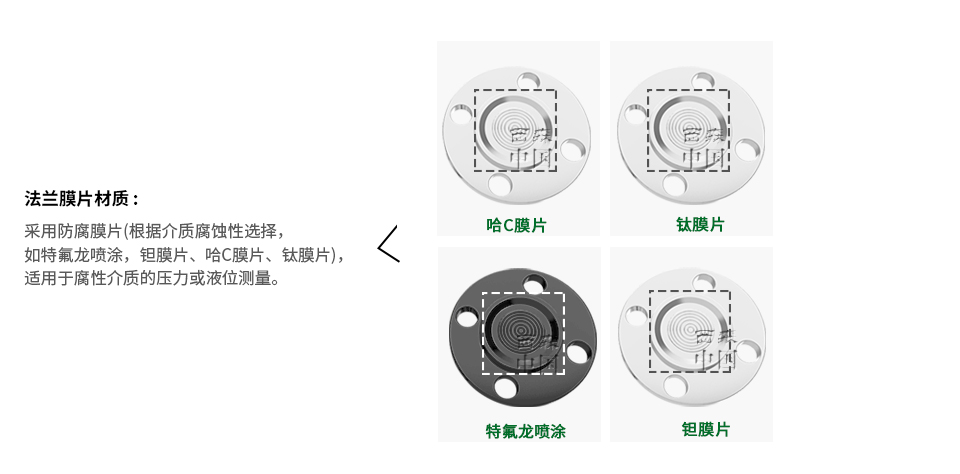

2、多種膜片材質可選，可測量各種腐蝕性介質及粘稠性介質；

3、遠傳差壓變送器采用先進的超高溫專利技術，可應用于400℃超高溫測量場合；

4、穩定可靠，長期漂移為±0.25%FS/3年，10年免維護；

5、電磁兼容符合NAMUR標準，真正全隔離傳感器與主電路隔離電壓高壓500VRMS；

6、就地顯示就地按鍵方便調試，帶HART數字通訊，使用手操器可遠程調試；

7、完善的數據備份與恢復功能，方便現場維護；

8、AD板與主板二合一設計，轉換為數字信號處理更穩定；

9、高低溫老化，多個溫度補償采集設計，更好地解決溫漂難題，精度高。

圖片關鍵詞

BST6800-RD系列雙法蘭遠傳差壓變送器是一種為避免被測介質直接作用于變送器的遠傳隔離膜片接觸而采用的差壓式變送器（結構測量方法）。將變送器的測量膜片室用不銹鋼毛細管（直徑3mm左右的管子，外加保護）聯通到數米到數十米不等處的一個或兩個（壓力或差壓）做成法蘭形式的測量膜盒中，中間充滿傳導介質（硅油），使用時將法蘭連接到設備，即可進行測量。

適用于需要將高溫介質與變送器隔離；測量介質對變送器敏感元件有腐蝕作用；被測介質由于環境或溫度變化而固化或結晶；更換被測介質需要嚴格凈化測量頭；懸浮液體或高粘度介質；測量頭必須保持清潔衛生；密封壓力容器測量。
遠傳膜片式差壓變送器又分為3種：1.齊平膜 2.凸出膜 3.齊平+凸出膜。其中凸起膜用于有結垢的或粘稠的介質，凸出長度不大于15cm.
BST6800-RD系列遠傳差壓變送器采用國際先進的金屬電容技術和復合微硅固態傳感技術，卓越的性能使用至方便，成為毋庸置疑的自動化監測最新時代的佼佼者。

壓力室裝置圖

圖片關鍵詞

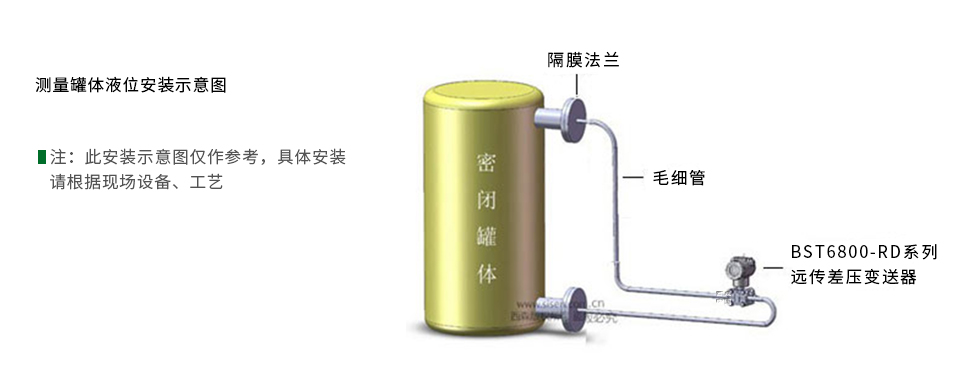

遠傳差壓變送器安裝示意圖

技術參數

測量介質	液體、氣體或汽體
測量范圍	量程代碼	測量范圍
	4	(0~1.0)kPa-37.4kPa
	5	(0~4.7)kPa-186.8kPa
	6	(0~17.3)kPa-690kPa
	7	(0~51.7)kPa-2068kPa
	8	(0~172.3)kPa-6890kPa
輸出信號 (二線制）	C1	(4~20)mADC
	C2	(4~20)mADC/HART協議,線性輸出
	C3	FF現場總線通訊
電源	24VDC（正常工作電壓范圍12VDC～30VDC）
防爆標志	隔爆型：Exd ⅡC T6 Gb，本安型:Ex ia IIC T6 Ga
防護等級	IP65
量程比	1：100
準確度等級	0.5級
